YT301 破碎机是根据我公司在粉碎物料中所积累的经险及我国的实际国情加以精心完善设计研制而成的新一代破碎机，该机主要适用于化工、染料、助剂、饲料、食品、医药、及非金属矿等中低硬度物料的破碎加工，破碎颗粒直径小等于 50mm，具有产量高、噪声低、能耗低、维修简单、安装方便等优点，特别适用于非油性方块料的初级破碎工作。


序号	项目	单位	数据	备注
1	安全等级		NC（S）
2	抗震等级		NA
3	质保等级		QA3
4	清洁度		C 级
5	产能	吨	15-20T/h
6	输出颗粒	毫米	≤50	≤20
7	外形尺寸	毫米	2100*1700*2500	2100*1700*3100
8	破碎口尺寸	毫米	1000*800
9	主体框架材质		Q235A
10	湿度		＜98%
11	工作温度	℃	-5~45
12	工作介质		中低硬度物料
13	介质特性		无毒、非易爆
14	运行噪声	dBA	≤80

序号	项目	单位	参数	备注
1	长	mm	1880
2	宽	mm	1700
3	高	mm	2480
4	设备净重	Kg	2400
5	运行重量	Kg	3000
6	接料口尺寸	mm	1080*290

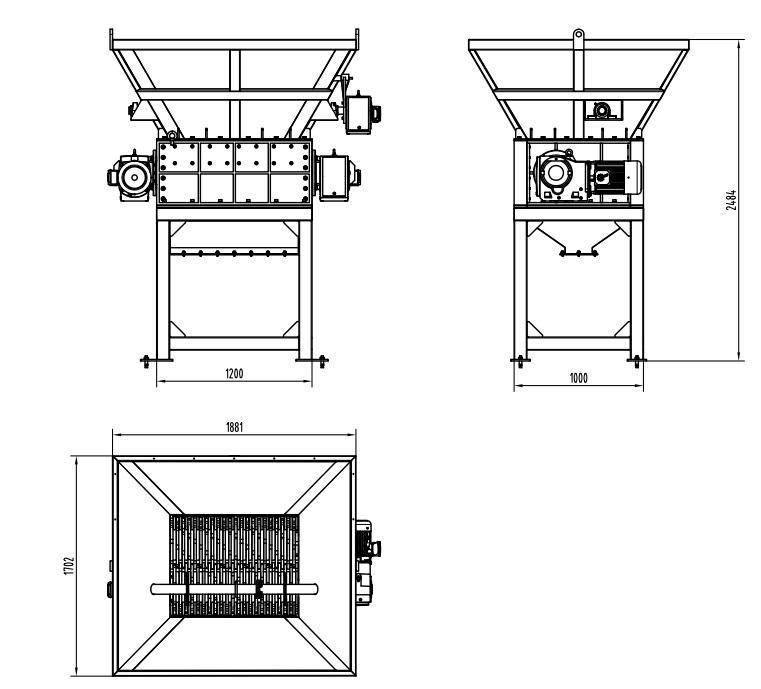

       YT301 破碎机由上料斗、破碎机主体和承重机座三部分组成。其结构见下图。

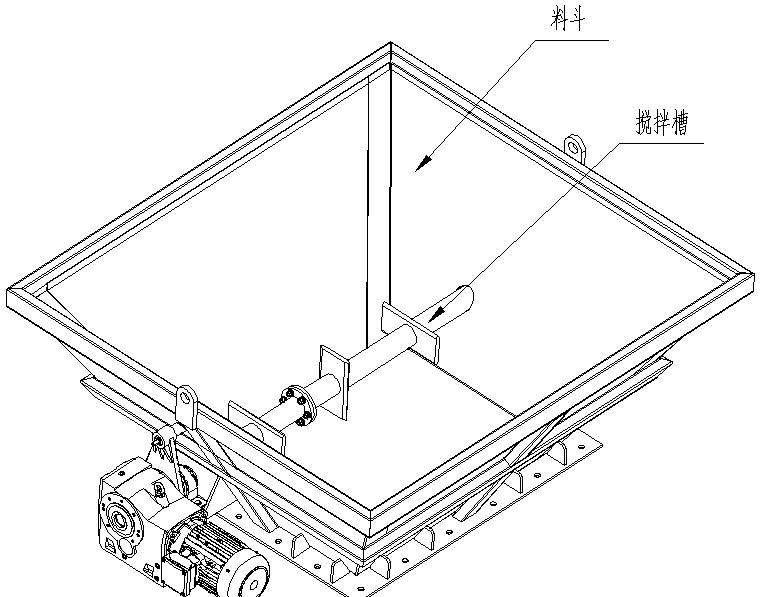

       上料斗由料斗、搅拌槽组成。上料斗内宽尺寸设计方式为上大下小型，方便物料的加入；上料斗内配置搅拌槽，可有效防止大块物料的堆叠，提高破碎产能。




选配部件

       1、设备输入电源
       直流控制电压：DC24V
       电源：三相五线 380V±10％，频率 50Hz±5％，220v（±10%） 频率：50Hz。
       2、电气控制系统
       控制系统由控制按钮系统、电机，二部分组成，分别分布在电控柜间和生产设备上。供电的导线必须正确安装，不得有任何破损或露铜的地方。电机绝缘应良好，其接线板应有盖板防护，以防直接接触。开关、按钮等应完好无损，其带电部分不得裸露在外。应有良好的接地或接零装置，连接的导线要牢固，不得有断开的地方。
